Compiti e comportamento

Calibrazione

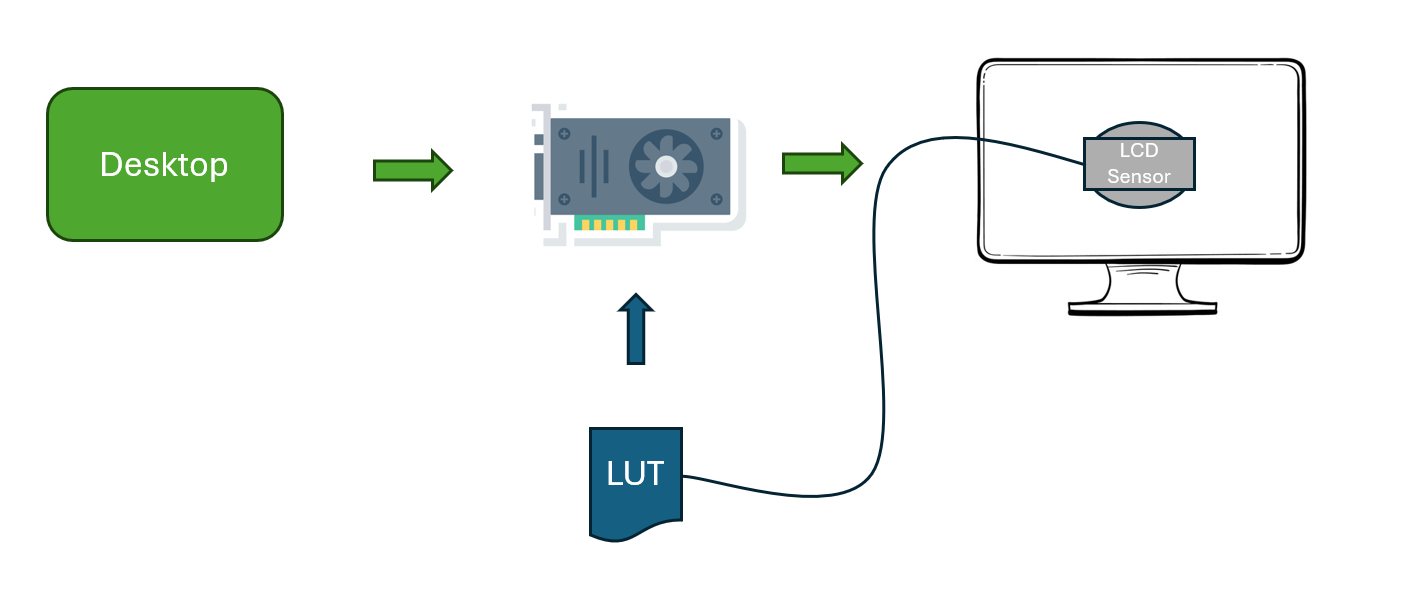

Durante la calibrazione del display, le caratteristiche di luminanza e colore del display vengono allineate come specificato nella politica alla corrispondenza più vicina. Quando un display non ha le capacità per soddisfare la politica desiderata, si sposterà su un obiettivo il più vicino possibile. Non fallirà il compito di calibrazione.

Impostazioni di calibrazione>

../../_images/agent_policy_calibration_settings.png

Gamut :

  • Nativa : utilizza il gamut di colori disponibile in modo nativo per il display. (predefinito)

  • sRGB : applica il gamut di colori sRGB predefinito

Funzione di risposta alla luminanza :

  • DICOM GSDF : al fine di ottenere la linearità percettiva, applica la funzionalità dello schermo standard in scala di grigi, definita in DICOM parte 14. (predefinito)

  • sRGB : applica una funzione di risposta alla luminanza sRGB

  • Gamma 1.8/2.0/2.2/2.4 : applica una funzione di risposta alla luminanza gammatizzata

  • Personalizzato : applica una funzione di risposta alla luminanza arbitraria.

Il formato file (*.gam) della funzione di risposta alla luminanza personalizzata deve rispettare la seguente sintassi. La prima colonna descrive la componente di luminanza. La seconda e la terza descrivono il componente colore, ignorato dall’applicazione.

0    0       0
0.000434138  0.000434138     0.000434138
0.000868276  0.000868276     0.000868276
0.001302414  0.001302414     0.001302414
...
0.98989226   0.98989226      0.98989226
1    1       1

Nota

Alcuni modelli di display non sono in grado di mostrare perfettamente le basse luci quando si utilizza gamma 2.2 e gamma 2.4 a causa della natura delle loro curve. I livelli di grigio minori potrebbero apparire leggermente troppo luminosi su alcuni modelli di display.

Luminanza del punto di bianco :

  • Preimpost /** Raccomandato** : per il modello di display specifico viene applicato il valore predefinito definito da Barco. (predefinito: raccomandato)

  • cd/m² : consente di scegliere un valore di luminanza del bianco personalizzato tra 100 e 2.000 cd/m². Se non riesce a raggiungere questo target, il display applica il valore supportato più vicino.

Luminanza del punto di nero :

  • Preimpost /** Raccomandato** : impostazione predefinita definita da Barco per il tipo specifico di display che utilizza il punto di nero nativo del pannello del display. (predefinito: raccomandato)

  • cd/m² : consente di scegliere un valore di luminanza del nero personalizzato tra 0,01 e 10 cd/m²

Cromaticità del punto di bianco :

  • Preimpost :

    • Raccomandato : un valore predefinito definito da Barco per il modello di display specifico. (predefinito)

    • Bluebase : simula la temperatura di colore di pellicole Bluebase.

    • Clearbase : simula la temperatura di colore di pellicole Clearbase.

    • D65 / D75 : corrisponde approssimativamente a una temperatura di colore di 6.500 o 7.500 Kelvin.

    • Bianco nativo : la temperatura di colore nativa e non modificata del pannello LCD.

  • Kelvin : consente di scegliere un valore di cromaticità del punto di bianco personalizzato compreso tra 4.000 e 10.000 K.

  • xy : consente di scegliere un valore di cromaticità del punto di bianco personalizzato definito in coordinate xy.

SteadyColor : la tecnologia SteadyColor™ di Barco è stata creata per ottenere coerenza e linearità percettiva nella visualizzazione delle immagini a colori. Con più sensori interni, i parametri di visualizzazione vengono costantemente monitorati e regolati per garantire che la differenza percettiva tra i colori sia proporzionale alla loro differenza del livello di guida digitale (DDL). Questa impostazione controlla la modalità di applicazione di SteadyColor al display:

  • Standard : calibra il sistema di visualizzazione per soddisfare il DICOM GSDF e garantisce una distribuzione coerente e percettivamente lineare delle tonalità di colore. (predefinito)

  • Completo : estende la linearizzazione percettiva standard per distribuire equamente i colori desaturati e saturi.

  • Spento : disabilita SteadyColor.

Nota: l’impostazione SteadyColor è efficace solo su sistemi di visualizzazione Barco selezionati che supportano questa tecnologia. Per tutti gli altri sistemi di visualizzazione, questa impostazione viene ignorata.

La calibrazione di un display include la generazione di un profilo ICC, se supporta la tecnologia Barco SteadyColor. Il profilo ICC è registrato nel sistema operativo.

Test di risposta alla luminanza (LRT) DICOM GSDF

Il test di risposta alla luminanza DICOM GSDF (LRT) verifica che la funzione di risposta alla luminanza in scala di grigi misurata sia conforme alla funzione di risposta alla luminanza DICOM GSDF. Questo viene eseguito misurando la luminanza (in cd/m²) a 18 livelli digitali (DDL) e calcolando la deviazione dalla curva standard. La luce ambiente riflessa viene tenuta in considerazione.

Parametri:

  • Sensore : scegliere tra Interno (se disponibile) ed Esterno. (predefinito: interno)

  • Tolleranza errore : definisce la deviazione massima, espressa come percentuale (%) della luminanza misurata rispetto alla curva DICOM calibrata. Se almeno una delle misurazioni supera la tolleranza di errore, il test non riesce. (predefinito: 15%)

Nota

Questo test QA è applicabile solo per i display calibrati sulla funzione di risposta alla luminanza DICOM GSDF.

Test di risposta SteadyColor

Il test SteadyColor misura la risposta del colore del display e verifica che la differenza percettiva tra i colori sia proporzionale alla loro differenza di livello digitale (DDL).

Il test di risposta del colore può essere eseguito solo su display a colori Barco con sensore I-Guard™ e tecnologia SteadyColor™.

Parametri:

  • Tolleranza errore : il test restituisce un risultato negativo se le misurazioni superano la percentuale di soglia configurata. (predefinito: 15%)

Test di risposta alla luminanza sRGB

Il test di risposta alla luminanza sRGB verifica che la funzione di risposta alla luminanza in scala di grigi misurata sia conforme alla funzione di risposta sRGB.

Parametri:

  • Tolleranza errore : definisce la deviazione massima, espressa come percentuale (%) della luminanza misurata rispetto alla curva sRGB calibrata. (predefinito: 10%)

  • Sensore : scegliere tra Interno (se disponibile) ed Esterno. (predefinito: interno)

Nota

Questo test QA è applicabile solo per i display calibrati per una funzione di risposta alla luminanza sRGB.

Test di risposta alla luminanza gamma

Il test di risposta della luminanza gamma verifica la conformità della funzione di risposta della luminanza in scala di grigi del display con la funzione di risposta della gamma definita.

Parametri:

  • Gamma : definisce la pendenza gamma (valori ammessi: 1.8, 2.0, 2.2, 2.4. predefinito: 2.2)

  • Tolleranza di errore : definisce la deviazione massima, espressa come percentuale (%) della luminanza misurata rispetto alla curva gamma definita. (predefinito: 15%)

  • Sensore : scegliere tra Interno (se disponibile) ed Esterno. (predefinito: interno)

Test di risposta alla luminanza personalizzata

Il test di risposta della luminanza personalizzata verifica la conformità della funzione di risposta della luminanza in scala di grigi del display alla funzione di risposta della gamma personalizzata.

Parametri:

  • Nome : nome arbitrario della funzione di risposta alla luminanza personalizzata.

  • Curva : definisce la pendenza personalizzata.

  • Tolleranza di errore : definisce la deviazione massima, espressa come percentuale (%) della luminanza misurata rispetto alla curva personalizzata definita. (predefinito: 15%)

  • Sensore : scegliere tra Interno (se disponibile) ed Esterno. (predefinito: interno)

Nota

Il formato file (*.gam) della funzione di risposta alla luminanza personalizzata deve rispettare la sintassi come specificato in custom file specification.

Test di spazio di colore sRGB

Il test di spazio di colore sRGB verifica che il display sia conforme allo spazio di colore sRGB. Misura il colore di 216 diversi valori RGB e calcola la differenza con la specifica dello spazio di colore sRGB. Per impostazione predefinita, le soglie sono impostate su dE2000 media <= 2 e dE2000 massima <= 5.

Si noti che questo test verrà eseguito correttamente solo se il display è calibrato per un gamut sRGB e una risposta alla luminanza sRGB.

Test di uniformità della luminanza

Il test dell’uniformità della luminanza guida l’utente della workstation attraverso la misurazione di 5 regioni sul display per misurare l’uniformità su tutto il display.

Parametri:

  • Livello video : su quale livello video vengono effettuate le misurazioni.

  • Tolleranza errore : definisce la deviazione massima, espressa come percentuale (%) della luminanza misurata.

Questo test richiede un sensore esterno. Pertanto, questo può essere eseguito solo in modo interattivo.

Nota

I test QA sull’uniformità della luminanza non sono disponibili per gli agenti configurati in modalità autonoma.

Test di luminanza massima

Il test di luminanza massima misura la luminanza massima (tutto bianco) del display.

Parametri:

  • Luminanza minima : livello di luminanza minimo richiesto. Il test fallirà se il livello non viene raggiunto dal display.

  • Sensore : scegliere tra Interno (se disponibile) ed Esterno. (predefinito: interno)

Nota

Il test di luminanza massima non è disponibile per gli agenti configurati in modalità autonoma.

Test del rapporto di luminanza

Il test del rapporto di luminanza misura il bianco e il nero completi. Controlla se il loro rapporto soddisfa una soglia definita.

Parametri:

  • Rapporto minimo : rapporto di luminanza minimo richiesto. Il test fallirà se il rapporto non viene raggiunto dal display.

  • Sensore : scegliere tra Interno (se disponibile) ed Esterno. (predefinito: interno)

Nota

Il test rapporto di luminanza non è disponibile per gli agenti configurati in modalità autonoma.

DIN 6868-157 (Germania)

I test DIN 6868-157 migreranno i risultati dei test effettuati nel file QAWeb per DIN applicazione al server QAWeb connesso. Questa migrazione viene eseguita periodicamente per mantenere sincronizzati i risultati dei test locali con il server QAWeb.

Sono inclusi i risultati di:

  • Test di collaudo

  • Test di costanza semestrale

  • Test di costanza giornaliera

Nota

I test DIN 6868-157 non sono disponibili per gli agenti configurati in modalità autonoma.

ONR 195240-20 (Austria)

I test ONR implementano la norma ONR 195240-20. Durante il test, i display per la diagnostica connessi alla workstation vengono sottoposti a test. I test vengono condotti utilizzando un sensore esterno di luminanza e illuminamento.

I risultati delle singole attività sono disponibili:

  • Test di collaudo

  • Test di costanza semestrale

Il test di costanza può essere eseguito solo quando il test di accettazione è stato superato.

Nota

I test ONR non sono disponibili per gli agenti configurati in modalità autonoma.

JESRA X-0093 (Giappone)

I test JESRA X-0093 implementano il regolamento JESRA X-0093 B-2017. Durante il test, i display per la diagnostica connessi alla workstation vengono sottoposti a test. I test vengono eseguiti utilizzando un sensore esterno.

I risultati delle singole attività sono disponibili:

  • Test di collaudo

  • Test di stabilità una volta l’anno

  • Test di costanza giornaliera

I test di costanza possono essere eseguiti solo quando il test di accettazione è stato superato.

Nota

I test QA JESRA X-0093 non sono disponibili per gli agenti configurati in modalità autonoma.

BAG Wegleitung R-08-06 (Svizzera)

I test BAG Wegleitung R-08-06 stanno implementando il regolamento relativo alle apparecchiature radiologiche del Bundesamt für Gesundheit BAG in Svizzera.

I risultati delle singole attività sono disponibili:

  • Prova di collaudo - Test di stabilità

  • Test visivo settimanale

Il test di costanza può essere eseguito solo quando il test di accettazione è stato superato.

Nota

I test Wegleitung R-08-06 QA non sono disponibili per gli agenti configurati in modalità autonoma.

Test di conformità mammografica

I test di accettazione e costanza di Mammo sono un’implementazione di Barco’s recommendations on Quality Assurance for Barco Mammo Tomosynthesis Display Systems.

I test includono un test di accettazione interattivo e un test di costanza automatizzato.

Il test di costanza può essere eseguito solo quando il test di accettazione è stato superato.

Nota

I test QA mammografia non sono disponibili per gli agenti configurati in modalità autonoma.

Test visivo

Il test visivo è un test che guida l’utente della workstation attraverso una serie di modelli di test, ciascuno con una serie di domande a cui è necessario rispondere. Schemi e display sono mostrati per display.

Il test visivo inizierà dal momento in cui il test è dovuto, eventualmente interrompendo il flusso di lavoro del medico. Il test può essere posticipato per un certo numero di volte, ma ne imporrà l’esecuzione dopo 10 annullamenti.

Il test visivo può mostrare modelli dall’elenco con supported patterns.

Nota

Il test visivo non è disponibile per gli agenti configurati in modalità autonoma.
